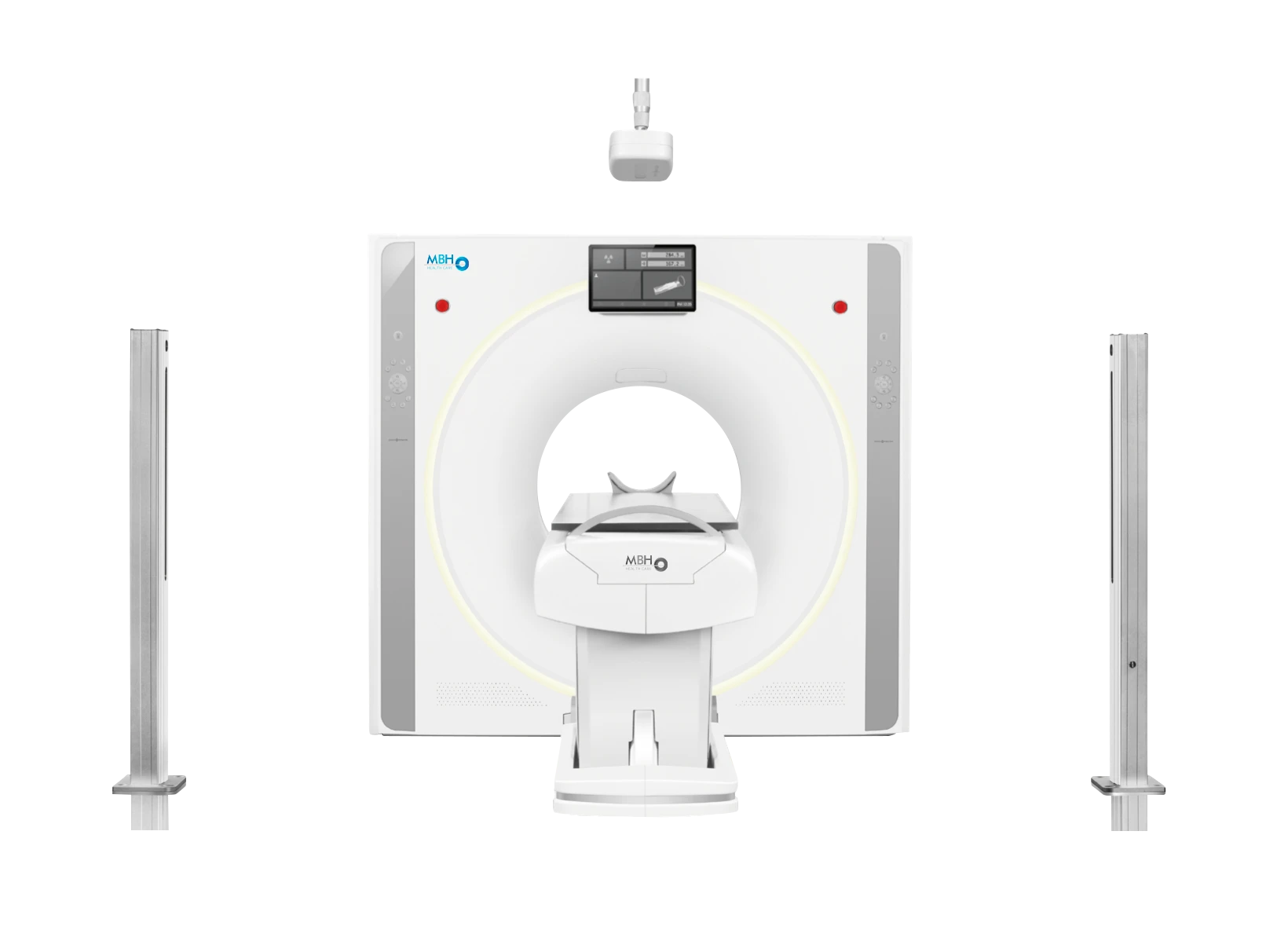

Tomograph
MBH-60
BESCHREIBUNG:
• Intelligenter 64-Zeilen-CT-Scanner mit großem Durchmesser.
Eigenschaften
VERBESSERUNG DER RÖNTGENEFFIZIENZ:
- Weniger Bildrauschen und weniger Artefakte.
- Geringerer Signalverlust, höhere Bildauflösung.
- Höheres Signal-Rausch-Verhältnis, niedrigere Dosis.
- Das neurovaskuläre System, die kleinen Gefäße der Nierenarterien und der Lungenarterien sind deutlich dargestellt.
SICHER, EFFIZIENT, NIEDRIGE DOSEN:
- Automatische Patientenpositionierung.
- Automatische Tischbewegung zur Scan-Mitte.
- Verbessert die Scan-Effizienz
- Fernbedienungsscan.
- Leicht zu erlernen.
- Die Strahlendosis reduzieren.
- Standard-Workflowgrößen.
Niedrigdosierungstechnologie:
- iDream IR.
- Dosisverifizierung V.
- Bericht V Dosis.
- Niedrige kV-Scan-Technik.
- Automatisches mA.
- Pädiatrisches Protokoll.
- Verfolgung des V-Strahl-Kollimators.
INTEGRIERTE ANWENDUNGEN:
• Interventionelle Abteilung: Biopsie, Ablation, Behandlung etc.
• Strahlentherapie: CT-Simulation.
• Onkologie: Tumordarstellung, -beurteilung, -überwachung, Therapiekontrolle etc.
• Orthopädie: 3D- und VR-Bildgebung, Frakturdarstellung.
• Medizinische Untersuchungsstelle: Niedrigdosis-Detektion, automatisierte Diagnose.

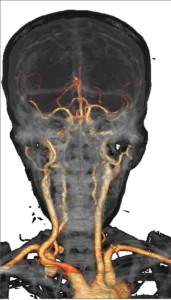

• Neurologie: Schlaganfallbeurteilung und vaskuläre Morphologieanalyse.

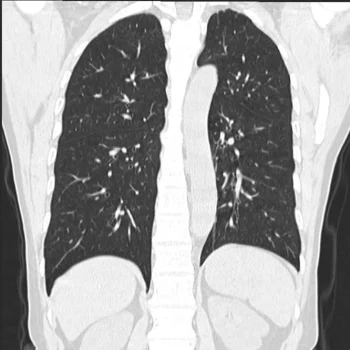

• Pneumologie: Lungenrundherdanalyse, Pneumonie und Lungenfunktionsprüfung.
• Radiologie: Ganzkörper-CT.
DATEN
TECHNISCHE
PORTAL
- – Öffnung: 75 cm
– Positionierung per Knopfdruck:
– 3 voreingestellte Protokolle.
– Scangeschwindigkeit/360°: 0,7, 0,8, 0,9, 1,0, 2,0 s.
– Scan-Sichtfeld: 50 cm.
– Neigungsbereich: Mechanische Neigung: ±45° (0,1°-Schritte).
– Display
: 13,3-Zoll-LCD, Anzeige der aktuellen Scanparameter.
– Automatische Sprachausgabe: Unterstützt.
– 3D-Vision-Kamera*: Optional*.
PATIENTENTABELLE:
- – Maximaler horizontaler Verfahrweg: 1600 mm.
– Horizontaler Scanbereich:
– Scanner: 50–570 mm.
– Axialscan: 1570 mm.
– Spiralscan: >1550 mm.
– Horizontale Verfahrgeschwindigkeit: 1–200 mm/s. - – Vertikaler Verfahrweg des Tisches: 510 mm-885 mm.
- – Maximale Tischbelastung: 210 kg.
– Ein-Tasten-Entriegelung des Patiententisches: Unterstützt.
– Stützschalter für den Patiententisch: Unterstützt.
RÖNTGENRÖHREN:
- – Anodenwärmekapazität: 3,5 MHU.
– Äquivalente Anodenwärmekapazität: 9,5
MHU (mit iDream).
– Kühlrate: 735 kHU/Minute.
– Brennfleckgröße:
– Groß: 1,2 mm × 1,4 mm.
– Klein: 0,7 mm × 0,8 mm.
GENERADOR:
- – Leistung: 42 kW
– Äquivalente Nennleistung: 113 kW (mit iDream)
– kV-Konfiguration: 70, 80, 100, 120, 140 kV.
– mA-Bereich (Schrittweite): 10-300 mA (1 mA-Schritt).
DETECTORES:
- – Material: Festkörper-GOS
– Anzahl der Detektorzeilen: 32 Zeilen
– Maximale Anzahl der Schichten/Rotation: 64 (konjugierter Modus)
– Anzahl der Detektorkanäle pro Zeile: 864
– Gesamtzahl der Detektorelemente: 27648
– Minimale Schichtdicke: 0,3125 mm
– Detektorbreite: 20 mm
– Maximale Datenabtastrate: 4800 Ansichten/360°
RENDIMIENTO DE ESCANEO:
– Explorer Scan: Unterstützt 3 Modi: Side AP und Dual; Scanbereich 50~1570 mm.
Aufnahmemodi:
– 64×0,625 mm.
– 32×0,625 mm.
– 16×0,625 mm.
– 2×0,3125 mm.
Minimale Schichtdicke:
– 0,3125 mm.
– Wählbare Kollimationsbreite: 20 mm, 10 mm, 0,625 mm.
– Abstimmungsfaktor: 0,2–2,0 (Mehrfachauswahl).
– Maximale kontinuierliche Scanzeit: 100 s.
BILDKONSTRUKTION:
- – Erfassungsbereich:
50–500 mm; 50–650 mm (erweitert).
– Erfassungsmatrizen: 512×512, 768×768, 1024×1024.
– Erfassungsgeschwindigkeit: ≥40 Bilder/s.
– Anzeigematrix: 1024×1024.
BILDOPTIMIERUNGSALGORITHMUS:
- – Reduzierung von Metallartefakten: Standard.
– Reduzierung von Strahlaufhärtungsartefakten: Standard.
– Reduzierung von Partialvolumenartefakten: Standard.
– Reduzierung von Zufallsartefakten: Standard.
– Reduzierung von Spiralscan-Artefakten: Standard.
– Reduzierung von Bewegungsartefakten: Standard.
BILDQUALITÄT:
- – Räumliche Auflösung: ≥21 lp/cm bei 0 % MTF; XY-Ebene ≥15 lp/cm bei 0 % MTF; z-Ebene.
– Kontrastauflösung: 2 mm bei 0,3 % bei 25 mGy;
– Bildrauschen: < 0,35 % (zentrale Dosis von 40 mGy).
– CT-HU-Skala: Standard: – 1024 HU ~ +3072 HU
– Erweitert: – 32768 HU ~ +32767 HU.
BILDREKONSTRUKTION:
Erfassungsbereich:
50–500 mm; 50–650 mm (erweitert).
Erfassungsmatrizen: 512×512, 768×768, 1024×1024.
Erfassungsgeschwindigkeit: ≥40 Bilder/s.
Anzeigematrix: 1024×1024.
BILDOPTIMIERUNGSALGORITHMUS:
Reduzierung von Metallartefakten: Standard.
Reduzierung von Strahlhärtungsartefakten: Standard.
Reduzierung von Partialvolumenartefakten: Standard.
Reduzierung von Zufallsartefakten: Standard.
Reduzierung von Spiralabtastartefakten: Standard.
Reduzierung von Bewegungsartefakten: Standard.
BILDQUALITÄT:
Räumliche Auflösung: ≥21 lp/cm bei 0 % MTF; XY-Ebene ≥15 lp/cm bei 0 % MTF; z-Ebene.
Kontrastauflösung: 2 mm bei 0,3 % bei 25 mGy;
Bildrauschen: < 0,35 % (zentrale Dosis von 40 mGy).
CT-HU-Skala: Standard: –1024 HU ~ +3072 HU;
Erweitert: –32768 HU ~ +32767 HU.
COMPUTERSYSTEM:
- – Disco duro: 4TB (disco del sistema 0.3 TB+ imagen disco de 1,7 TB + disco de datos sin procesar de 2 TB).
– Monitor:
– Tamaño: 24 pulgadas, LCD.
– Resolución: 1920× 1200.
– Brillo: 600cd / m2.
– Contraste: 1000:1.
- Almacenamiento de imágenes: ≥3.200.000
imágenes (512×512). - Almacenamiento externo: DVD/CD-RW, USB.
- Interfaz de impresión: Estándar DICOM 3.0.
- UPC: Intel Xeon 4 núcleos, 8 hilos, frecuencia 3.6
GHz, caché 8,25 MB - RAM: ECC 32GB
- Ostase® BAP EIA
- – Protocolos pediátricos dedicados: Estándar.
– Auto-mA: Estándar.
– Verificación de dosis V: Estándar.
– Detección pulmonar en dosis bajas: Estándar.
– Exposición de 240°: Estándar.
– Haz en V: Estándar.
– Informe V-Dose: Estándar.
– iDream Reconstrucción iterativa: Estándar.
– Seguimiento de V-Bolo: Estándar.
– Sincronización de bolo V: Estándar.
Standardzubehör:
• Tischkissen
• Kopfstütze
• Kopfstützenkissen
• Unterer Frontgurt
• Unterer Frontgurt •
Unterer Frontgurt
• Brust- und Bauchgurt (Standard) • Brust- und Bauchgurt
(schmal 1) • Brust- und Bauchgurt (
schmal 2)
• Wasserphantom
• Systemphantom
• Phantomhalterung
OPTIONALES ZUBEHÖR:
• Tischverlängerung
• Kniekissen
• Kopf- und Armlehne
• Infusionsständer
• Flachtisch
• Laser-Positionierungsleuchte
• 3D-Vision-Kamera
• Kabelgebundenes Bewegungssteuerungsfeld
ABMESSUNGEN UND GEWICHT
LAUFUMGEBUNG :
Abmessungen des Scanraums:
• Mindestfläche: 18 m² (5000 mm x 3600 mm).
• Empfohlene Raumgröße: 30 m² (6000 mm x 5000 mm).
• Empfohlene Höhe: 2650–3050 mm (bei Verwendung einer 3D-Vision-Kamera*).
• Temperatur: Untersuchungsraum: 20–26 °C; OP-Raum: 18–28 °C.
• Luftfeuchtigkeit: Untersuchungsraum: 30–70 %, nicht kondensierend; OP-Raum: 20–80 %, nicht kondensierend.
