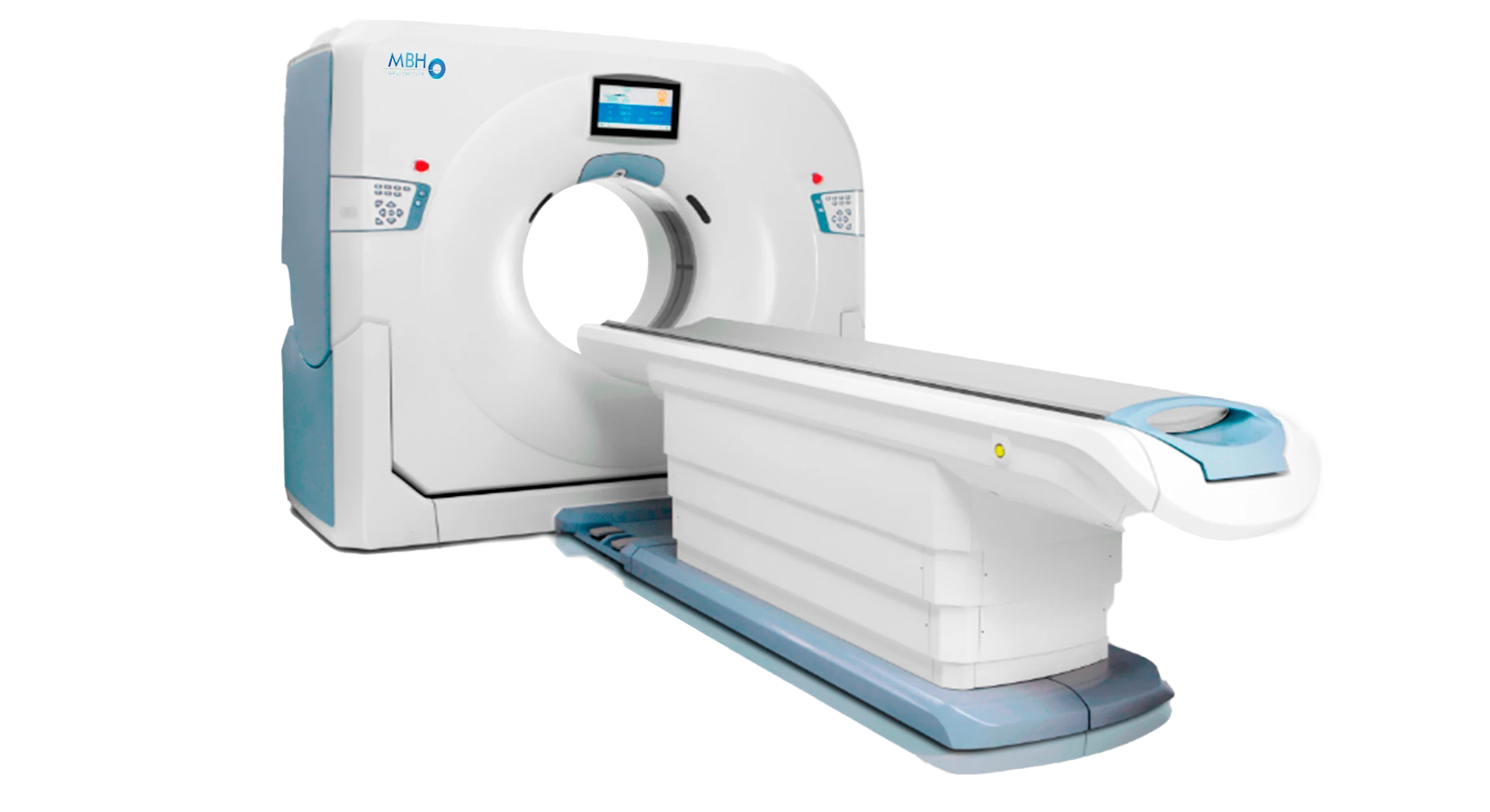

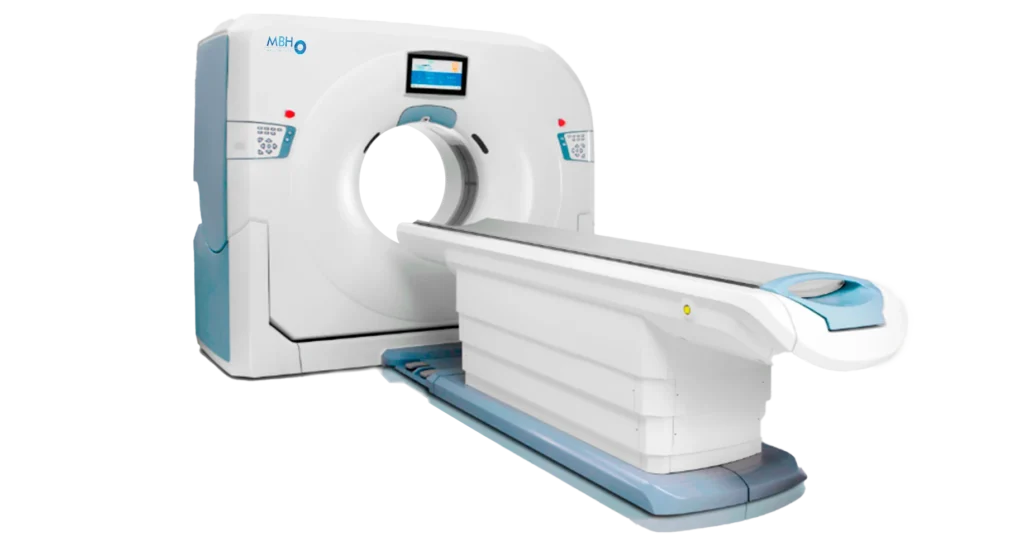

Tomograph MBH-32

Die Konstruktion des 32x0,625 mm großen äquidistanten Detektors in Kombination mit der Zweikanal-DAS-Echtzeiterfassung und -Rekonstruktion
Der Tomograph MBH-32 zeichnet sich durch sein Design mit 32 Reihen dreidimensionaler, gleich großer Pixeldetektoren aus. Im Vergleich zu herkömmlichen 16-Zeilen-CT-Scannern kann er zwei Untersuchungen in der gleichen Zeit und mit geringerem Lichtverbrauch durchführen.
Eine extrem hohe Isotropie wird durch das optimierte Design der 0,625 mm³ großen Pixel erreicht, wodurch sichergestellt wird, dass die Bilder bei Betrachtung aus allen Winkeln nicht verzerrt werden.
Die Umschalttechnologie für Röntgenröhren ermöglicht echte High Definition, feine Schnitte und schnelles Scannen.
Das System unterstützt die Voreinstellung der Untersuchungsposition. Nach der Voreinstellung erfolgt die Patientenpositionierung mit einem einzigen Tastendruck, wodurch die Leerlaufzeit des Bedieners reduziert und der Untersuchungsablauf optimiert wird.
Effizienter Arbeitsablauf, Positionierung per Knopfdruck, einfache Bedienoberfläche, vollständige navigationsgeführte Manipulationsverarbeitung.

BOGEN

• Öffnung: 76 cm
• Positionierung per Knopfdruck: 3 voreingestellte Protokolle
• Scangeschwindigkeit/360°: 0,5, 0,6, 0,7, 0,8, 0,9, 1,0, 2,0 Sekunden
• Scan-Sichtfeld (FOV): 50 cm
• Neigungsbereich: Mechanische Neigung: ±30° (in 0,5°-Schritten) • Display: Größe: 13,3-Zoll-LCD-Bildschirm. Zeigt die aktuellen
Scanparameter an. • Automatische Sprachsteuerung: Unterstützt.

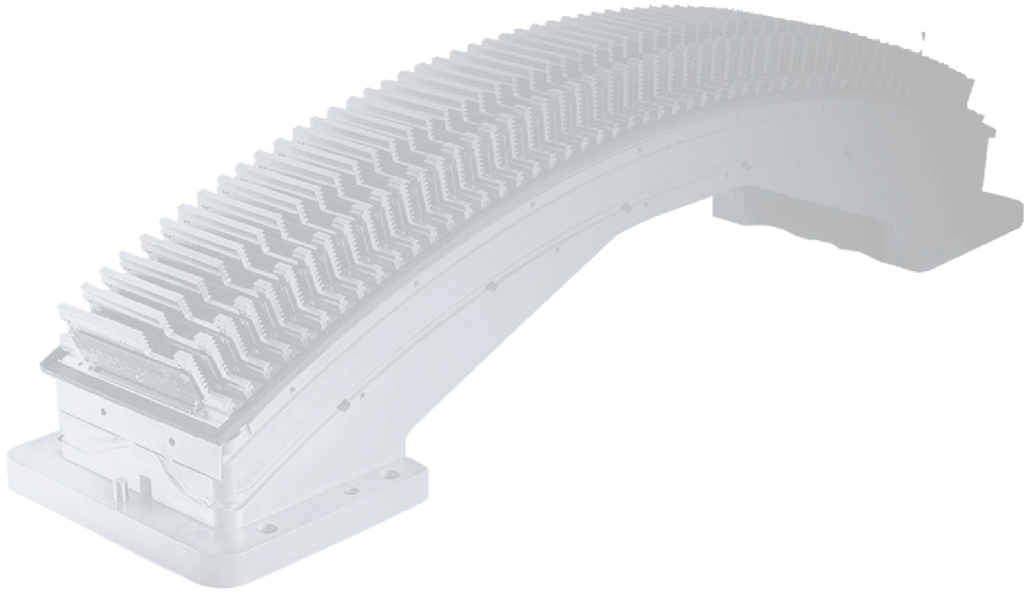

DETEKTOR

• Material: Festkörper-GOS
• Anzahl der Detektorzeilen: 32 Zeilen
• Maximale Anzahl der Schichten/Rotation: 32
• Anzahl der Detektorkanäle pro Zeile: 864
• Gesamtzahl der Detektorelemente: 27.648
• Minimale Schichtdicke: 0,625 mm
• Detektorbreite: 20 mm
• Maximale Datenabtastrate: 4800 Ansichten/360°

MESA DE PACIENTE

• Maximaler horizontaler Verfahrweg: 1950 mm
• Horizontaler Scanbereich: 50 mm – 1860 mm
• Horizontale Verfahrgeschwindigkeit: 1 mm/s – 200 mm/s
• Vertikaler Verfahrweg des Tisches: 425 mm – 990 mm
• Maximale Tischbelastung: 250 kg
• Ein-Tasten-Entriegelung des Patiententisches: Kompatibel
• Schalter an der Patiententischbasis: Kompatibel

GENERATOR

• Leistungsaufnahme: 50,4 kW
• Strombereich: 10–420 mA
• Spannungseinstellung: 70, 80, 100, 120, 140 kV

RÖNTGENRÖHRE:

• Anodenwärmekapazität: 5,3 MHU
• Kühlrate: 815 kHU/min
• Brennfleckgröße: Groß: 1,0 mm × 1,0 mm und Klein: 0,5 mm × 1,0 mm

76 cm

Öffnung

360 °

Scangeschwindigkeit

250 kg

Wärmekapazität

5.3 MHU

Capacidad térmica

Weiter

Eigenschaften

Dara-Übertragungsschnittstelle: DICOM 3.0-Schnittstelle, bidirektionale Übertragung, kompatibel mit dem IHE-C-Standard
, SWF-Backup-Workflow, portable PDI-Bildverarbeitung

DER ENERGIE

ANFORDERUNGEN

• Leistung 70 kVA
• Drehstromspannung 380 V AC,Spannungsabweichung ≤ ±10 %
• Frequenz 50 Hz oder 60 Hz, Toleranz ≤ ±1 Hz

KONSOLE:

MBH-32

• Erkennungsmatrix: 512×512, 768×768, 1024×1024
• Anzeigematrix: 1024×1024
• Rekonstruktionsgeschwindigkeit: ≥12 fps, tatsächliche Geschwindigkeit bis zu 28 fps
• Monitor: 24,1 Zoll
• Externer Speicher: DVD/CD-RW, USB
• Übertragungsschnittstelle: DICOM 3.0-Schnittstelle, bidirektionale Übertragung, kompatibel mit dem IHE-C-Standard, SWF-Backup-Workflow, portable PDI-Bildverarbeitung

SCANNER

LEISTUNG

• Scout-Scan: Kompatibel mit 3 Modi: AP (anterior-posterior), lateral und dual
• Scanbereich: 50 ~ 1860 mm; 32 x 0,625 mm
• Akquisitionsmodi: 24 x 0,625 mm
• 16 x 0,625 mm
• 8 x 0,625 mm
• Minimale Schichtdicke: 0,625 mm
• Dynamischer Scan: 20-mm-Perfusionsscan
• Wählbare Kollimationsbreite: 20 mm, 15 mm, 10 mm, 5 mm
• Schrittfaktor: 0,2 ~ 1,75 (Mehrfachauswahl)
• Maximale kontinuierliche Scanzeit: 100 Sekunden

Wir streben stets das beste Ergebnis für jeden Patienten an. Kontaktieren Sie uns über

 soporte@mbh-hc.com

Tomograph MBH-32

KOMPONENTENLEISTUNG

• Anzahl der Detektorzeilen: 32 Zeilen
• Max. Anzahl der Schichten/Rotation: 32
• Scangeschwindigkeit/360°: 0,5, 0,6, 0,7, 0,8, 0,9, 1,0, 2,0 s
• Aufnahmemodi: 8×0,625, 16×0,625, 24×0,625, 32×0,625
• Neigungsbereich: Mechanische Neigung: ±30°
• Apertur: 76 cm
• Röntgenröhre
• Max. Heizleistung: 5,3 MHU
• Kühlrate: 815 kHU/min

UMWELTANFORDERUNGEN

  • Scanraumtemperatur 20~26
  • Luftfeuchtigkeit im Scanraum 30%~70%, nicht kondensierend
  • OP-Raumtemperatur 18~28
  • Luftfeuchtigkeit im Operationssaal 20–80 %, keine Kondensation

50 +

hz

S O F T W A R E

» 2D-Bildbetrachter
» 3D SSD
» VR (Volumenrendering)
» Maximum Intensity Projection (MIP)
» Minimum Intensity Projection (MinIP)
» Multiplanare Rekonstruktion (MPR) »
Average Intensity Projection (AIP) »
Virtuelle Endoskopie (VE) »
Auto-mA
iDream Iterative Rekonstruktion »
Spezielle pädiatrische Protokolle
» Bolus-Tracking

» Bolus-Synchronisation V
» Dosisverifizierung V
» Niedrigdosis-Lungenerkennung
» 240 Aufnahmen
V-Beam
V-Dosis-Bericht
Filmdesign und -druck
» Fernkonsultation
Berichtsbearbeitung
Erweiterte Berichtsfunktion
Knochenextraktion mit einem Klick

Energiebedarf

• Leistung 70 kVA
• Dreiphasenspannung 380 V AC, Spannungsabweichung ≤ ±10 %
• Frequenz 50 Hz oder 60 Hz, Toleranz ≤ ±1 Hz

Umweltanforderungen

• Temperatur im Untersuchungsraum: 20–26 °C
• Luftfeuchtigkeit im Untersuchungsraum: 30–70 %, nicht kondensierend
• Temperatur im Operationssaal: 18–28 °C
• Luftfeuchtigkeit im Operationssaal: 20–80 %, nicht kondensierend

Systemleistung

• Scanmodus: Explorer-Scan, Axial-Scan und Spiral-Scan
• Scangeschwindigkeit/360°: 0,5, 0,6, 0,7, 0,8, 0,9, 1,0, 2,0 s
• Abstimmungsfaktor: 0,2–1,75
• Ortsauflösung: ≥ 20 lp/cm, 0 % MTF

Bildoptimierungsalgorithmus

• Reduzierung von Metallartefakten: Standard
• Reduzierung von Strahlhärtungsartefakten: Standard
• Reduzierung von Partialvolumenartefakten: Standard
• Reduzierung von Streifenartefakten: Standard
• Reduzierung von Spiralabtastartefakten: Standard
• Reduzierung von Bewegungsartefakten: Standard
• Automatische Sprach- und bidirektionale Kommunikation: Integriert in Gantry und Scan-Steuerbox
• Druckschnittstelle: DICOM 3.0n-Standard

Bildqualität

• Räumliche Auflösung:
» 20 lp/cm bei 0 % MTF; XY-Ebene
» 15 lp/cm bei 0 % MTF; Z-Ebene
• Niedrigkontrastauflösung: 2 mm bei 0,3 % bei 23,5 mGy;
• Bildrauschen: ≤ 0,35 % (Zentrale Dosis ≤ 26 mGy)
• CT-HU-Skala
• Standard: -1024 HU ~ +3072 HU
• Vergrößert: -32768 HU ~ +32767 HU

Anwendungsgebiete der CTA (Computertomographie-Angiographie)

• Blutgefäßanalyse * • Stentplanung • TAVI (Transkatheter-Aortenklappenimplantation) ** • Elektrophysiologische Planung **

Anwendungen in der Onkologie

• Tumorperfusion **
• Kolonanalyse **
• Operationsplanung **
• Tumoranalyse **

Bildrekonstruktion

• Rekonstruktions-Sichtfeld:
» 50–500 mm
» 50–650 mm (vergrößert)
• Rekonstruktionsmatrizen: 512x512, 768x768, 1024x1024
• Rekonstruktionsgeschwindigkeit: 12 Bilder pro Sekunde, tatsächliche Geschwindigkeit bis zu 28 Bilder pro Sekunde möglich
• Anzeigematrix: 1024x1024

Anwendungen in der Lunge

• Lungenrundherdanalyse **
• Lungenrundherdkontrastuntersuchung **
• Lungenfunktionsanalyse **
• Erweiterte Lungenrundherdanalyse **
• Erweiterte Pneumonieanalyse **

Neurologische Anwendungen

• CPU: 3,6 GHz, Intel Xeon Quad-Core, 8 Threads, 8,25 MB Cache
• RAM: 32 GB DDR4 ECC
• Festplatte: 5 TB (0,3 TB Systemlaufwerk + 0,7 TB Bildlaufwerk + 4 TB Rohdatenlaufwerk)
• Größe: 24 Zoll
• LCD:
» Auflösung: 1920 x 1200
» Helligkeit: 600 cd/m²
» Kontrast: 1000:1
• Bildspeicher: 1.300.000 Bilder (512 x 512)
• Externe Speichermedien: DVD/CD-RW, USB
• Druckerschnittstelle: DICOM 3.0-Standard

Aplicaciones de Neurología

• Zerebrale Perfusion **
• Digitale Subtraktionsanalyse der Computertomographie **
• Analyse von Schlaganfällen **

Bildoptimierungsalgorithmus

• Reduzierung von Metallartefakten: Standard
• Reduzierung von Strahlhärtungsartefakten: Standard
• Reduzierung von Partialvolumenartefakten: Standard
• Reduzierung von Streifenartefakten: Standard
• Reduzierung von Artefakten bei Spiralabtastung: Standard
• Reduzierung von Bewegungsartefakten: Standard
• Auflösung bei niedrigem Kontrast: 2,0 mm ± 0,3 %

Dosisoptimierung

• Spezielle pädiatrische Protokolle: Standard
• Auto-mA: Standard
• V-Dosis-Verifizierung: Standard
• Niedrigdosis-Lungenscreening: Standard
• 240°-Bestrahlung: Standard
• V-Beam: Standard
• V-Dosis-Bericht: Standard
• Iterative iDream-Rekonstruktion: Standard
• V-Bolus-Tracking: Standard
• V-Bolus-Synchronisation: Standard

Routineanwendungen

• Bilddatenabruf
• Patienteninformationsmanagement
• DICOM 3.0-Standard
• RIS-Datenmodifikation (Strahleninformationssystem)
• Systemkonfiguration
• Fernkonsultation
• Filmgestaltung und -druck
• Berichtsbearbeitung
• Erweiterte Berichtsfunktionen
• Knochenentfernung mit einem Klick
• 2D-Bildbetrachter
• MPR (Multi-Plane Image Reconstruction)
• 3D, MIP, AIP, MinIP, SSD, VR (Dreidimensionale Bildgebung und Rekonstruktion)
• Patiententischentfernung mit einem Klick
• Virtuelle Endoskopie

Andere

Zahnanalyse, Abformmodellierung, Knochendichtemessung, Fettanalyse, Dual-Energy-Analyse und Rippenanalyse.

MBH_HealthMedic

Interessiert an unserem Produkt
Kontaktieren Sie uns!
Senden Sie uns Ihre Informationen und erhalten Sie jetzt ein Angebot!

sales@mbh-hc.com

Facebook Instagram Youtube

Werden Sie Teil dieser großartigen Familie, die Ihnen stets das Beste bietet.
Unsere Kunden stehen bei uns immer an erster Stelle.

ZUSÄTZLICH

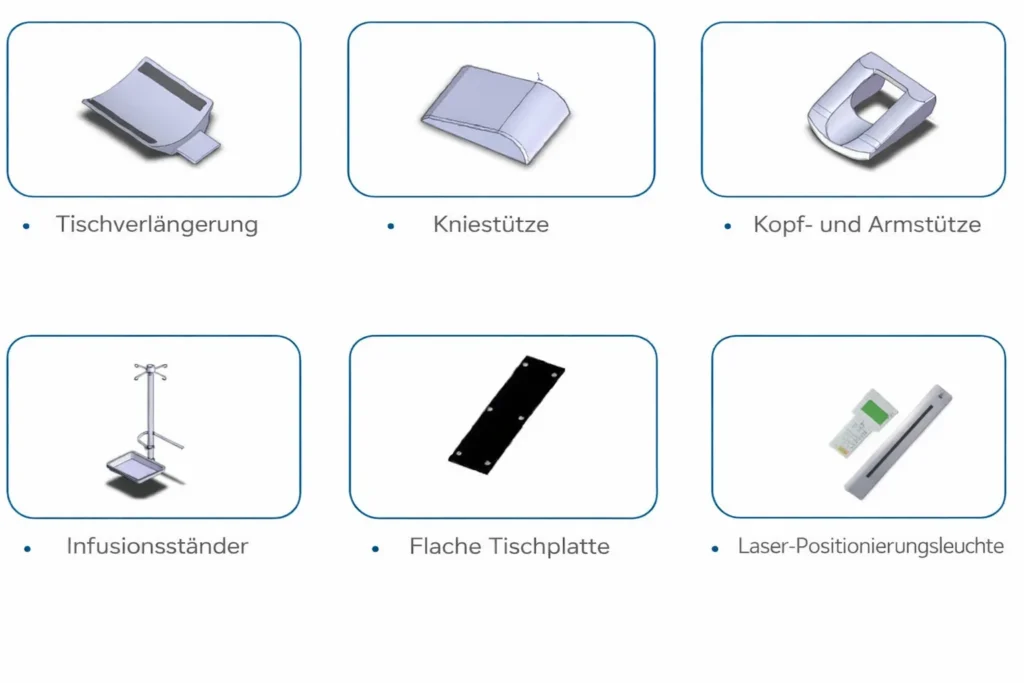

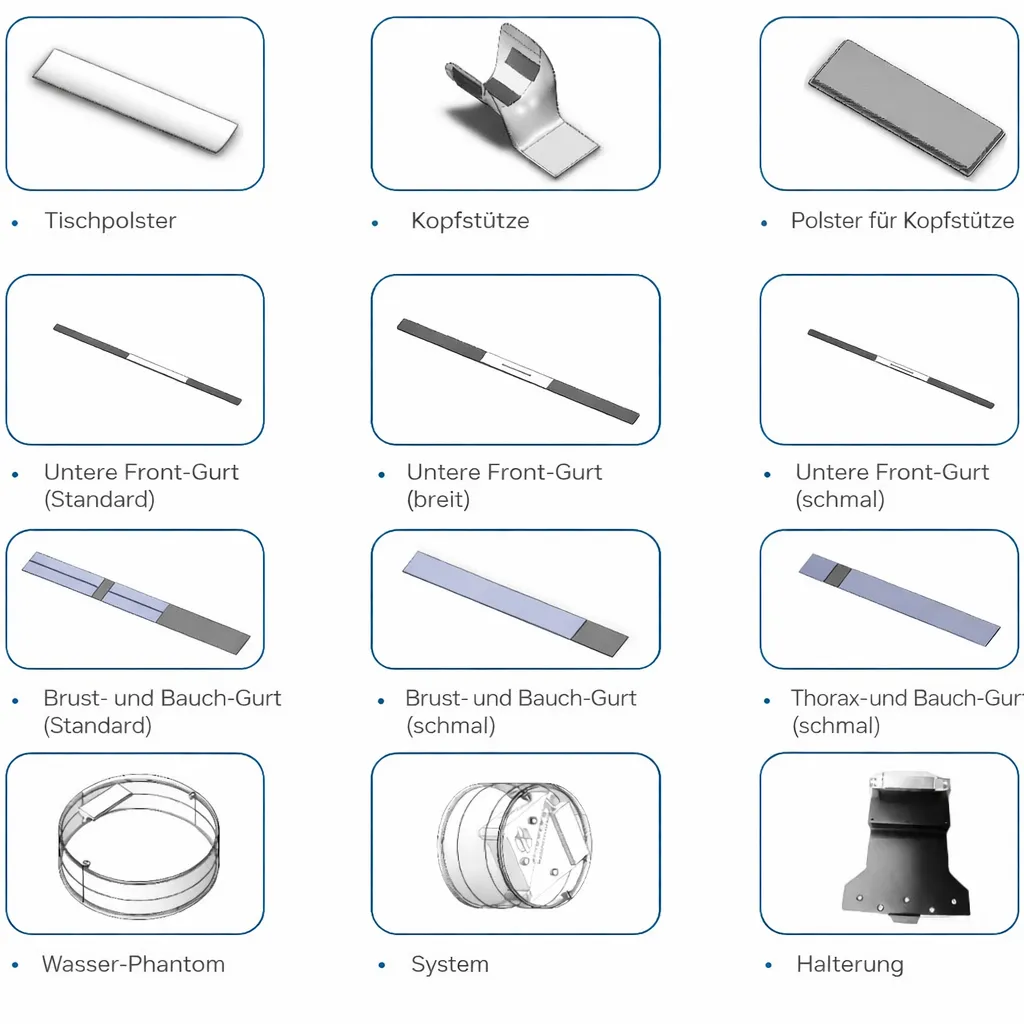

Zubehör

Betriebsumgebung und Standort, Anforderungen an Höhe und Abmessungen

Standortanforderungen (Empfehlung)

AUS DEM SCANRAUM

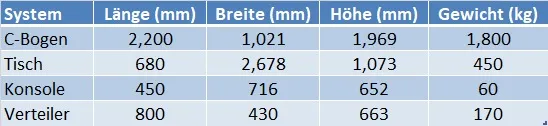

ABMESSUNGEN

• Mindestfläche: 22,4 Quadratmeter (5600 mm x 4000 mm)
• Empfohlene Raumgröße: 30 Quadratmeter (6000 mm x 5000 mm)

STROMVERSORGUNG:

ANFORDERUNGEN für

• Leistung: 70 kVA
• Stromversorgung: 3-phasig 380 V AC, Spannungsabweichung: Toleranz <±10 %
• Frequenz: 50 Hz oder 60 Hz, Toleranz +1 Hz

UND LUFTFEUCHTIGKEIT:

TEMPERATUR

• Temperatur: Untersuchungsraum: 20–26 °C; Operationssaal: 18–28 °C
• Luftfeuchtigkeit: Untersuchungsraum: 30–70 %, nicht kondensierend;
• Operationssaal: 20–80 %, nicht kondensierend

AUS DEM OPERATIONSSAAL

ABMESSUNGEN

• Empfohlene Raumgröße: 3000 mm x 5000 mm x 2800 mm

INTELLIGENTE ENERGIE:

ERSPARNISSE

• MBH-Scanner sind auf Energieeffizienz ausgelegt und verfügen über einen optimierten Standby-Modus, der den Betrieb von Hochspannungs-Steuerungs- und Datenerfassungsgeräten reduziert. Nur die notwendigen Komponenten bleiben aktiv. Dies beeinträchtigt die normale Starteffizienz nicht, senkt aber den jährlichen Energieverbrauch um 2815 kWh bei einer Betriebsdauer von 10 Stunden täglich an 6 Tagen pro Woche – eine Reduzierung um 62,5 % gegenüber dem Vorgängermodell.
